镧铁硅合金已被广泛认可为一种实用性室温磁制冷材料，但通常需要至少一周的退火才能形成其主相，而且在低硅含量的单相成分极难合成。最近，宁波材料所稀土磁性功能材料实验室通过相图精确定位，找到一种富稀土镧的非化学计量比成分范围，发现在该类成分内仅需要数小时即可快速形成镧铁硅主相，且主相的硅含量较低使得磁热性能有所提高，这将有利于缩短高性能磁热材料的制备周期。并且，研究人员利用扩散偶方法，对这种富稀土合金的相形成机理、相形貌和位相关系进行了系统研究，发现了一种二元La5Si3过渡相使得主相生长为层片状结构，扩散距离减小，因而退火时间减少。

    该研究成果发表在金属材料领域权威期刊ActaMaterialia(vol.118, p. 44-53, 2016)上。本研究得到国家自然基金委重点项目和面上项目，及浙江省自然基金委的支持。

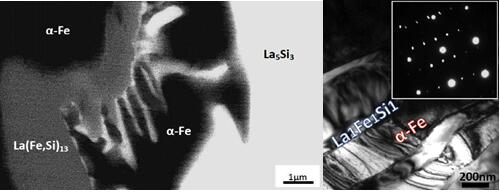

富镧镧铁硅合金层片组织的扫描（左）和透射（右）电子显微镜照片
